OEM เครื่องทำความสะอาดอัลตราโซนิกตัวกรองอัจฉริยะหล่อตายสุญญากาศอุปกรณ์สายการอบแห้ง

ใหม่ OEM ควบคุม PLC อัตโนมัติอัจฉริยะกรองหล่อตายอัลตราโซนิกทำความสะอาดเครื่องอบแห้งสูญญากาศอุปกรณ์สาย

ชื่ออุปกรณ์: เครื่องอบแห้งสูญญากาศทำความสะอาดอัลตราโซนิกแบบอัตโนมัติ
ครั้งที่สอง รุ่นอุปกรณ์: HS-5288AFG
3. ประเภทอุปกรณ์และความหมาย:
รุ่น: HS-5288AFG
ความหมาย: (HS) หมายถึง Hongshun Automation Equipment Co. , Ltd. โดยย่อ; (5) หมายถึงสล็อตการทำงานทั้งหมดของเครื่องทั้งหมดห้าช่อง
(288) หมายถึงจำนวน 288 transducers ล้ำเสียง; (AFG) หมายถึงเครื่องทำความสะอาดอัตโนมัติที่ไม่ได้มาตรฐาน
IV การประยุกต์ใช้อุปกรณ์: สำหรับทำความสะอาดพื้นผิวของชิ้นงานที่มีความแม่นยำชิ้นงานการอบแห้งขนาดชิ้นงาน: ข้อกำหนดต่าง ๆ ให้ดูวัตถุทางกายภาพ
ประการที่ห้าความจุอุปกรณ์: ทุก 5-10 นาทีจากตะกร้าจังหวะปรับ อุปกรณ์สามารถทำงานสองกะต่อวันอย่างต่อเนื่อง
ฟังก์ชั่นและข้อกำหนดด้านความสะอาด:
1. ข้อกำหนดความสะอาด: การทำความสะอาดพื้นผิวชิ้นงานไม่สามารถเปลี่ยนสีและสึกกร่อนได้ ไม่พบน้ำมันฝุ่นและสารปนเปื้อนอื่น ๆ บนพื้นผิวของชิ้นงานหลังจากทำความสะอาด
2. ความต้องการการรักษาพื้นผิว: ชุด, ที่ไม่ใช่คราบ, คราบ;
3. ความต้องการการอบแห้ง: เพื่อให้บรรลุการอบแห้งพื้นผิวของชิ้นงานหลังจากทำความสะอาด
7. โหมดการส่ง: การส่งผ่านหุ่นยนต์อัตโนมัติ

8. กระบวนการทำความสะอาดและตารางการกำหนดค่า:
1: การไหลของกระบวนการ: การโหลด → 1 # น้ำยาทำความสะอาดอัลตราโซนิก → 2 # การ ทำความสะอาดอัลตราโซนิกของน้ำเทศบาล → 3 # ล้างอัลตราโซนิกของน้ำเทศบาล → 4 # การ ล้างน้ำร้อน →การ อบแห้งสูญญากาศ 5 # → การขนถ่าย
2: คำอธิบายอุปกรณ์

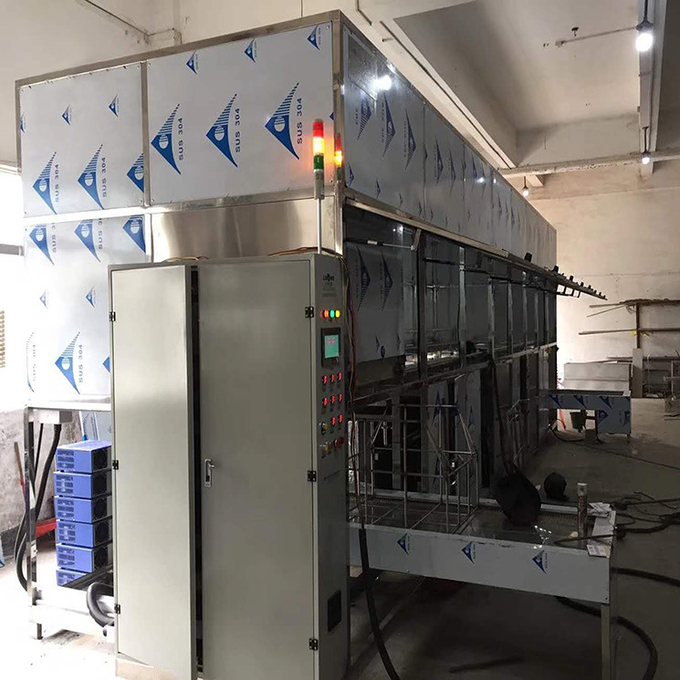

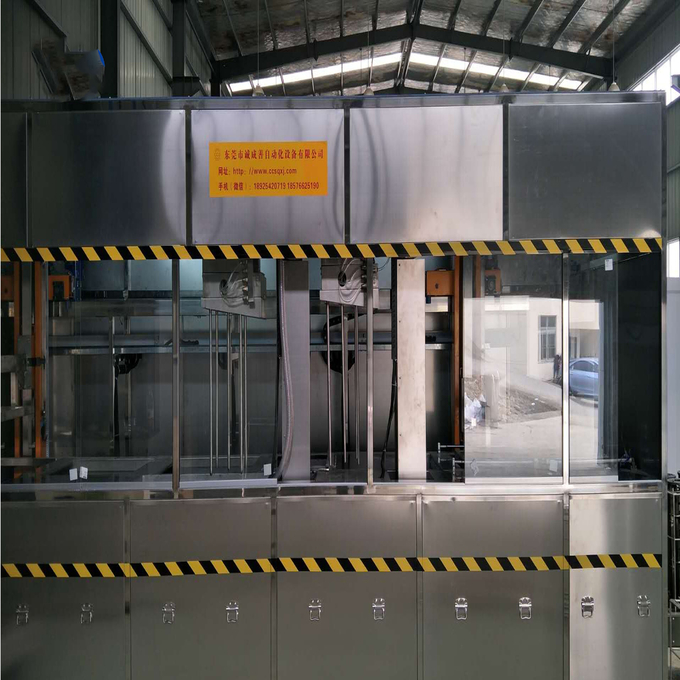

เครื่องทำความสะอาดเป็นเครื่องทำความสะอาดอัลตราโซนิกอัตโนมัติ กระบวนการทำความสะอาดถูกควบคุมโดย PLC หกเส้นทำความสะอาดประกอบด้วยถังทำความสะอาดล้ำเสียงถังซักผ้าและอุปกรณ์ทำแห้งที่ทำจากสแตนเลส ผู้ปฏิบัติงานใส่ตะกร้าทำความสะอาดด้วยชิ้นงานลงในถังทำความสะอาด หุ่นยนต์โครงสำหรับตั้งสิ่งของจะนำชิ้นงานไปยังแต่ละขั้นตอนการทำงานและดำเนินการทำความสะอาดและทำให้แห้งสำหรับชิ้นงาน กระบวนการทำความสะอาดโครงสร้างที่เฉพาะเจาะจงจะแสดงในภาพวาดและคำอธิบายต่อไปนี้
3: หลักการพื้นฐานและลักษณะของคลื่นอัลตร้าโซนิค
สัญญาณไฟฟ้าอัลตราโซนิก 28KHZ ที่ผลิตโดยเครื่องกำเนิดอัลตราโซนิกถูกแปลงเป็นความผันผวนเชิงกลที่ความถี่เดียวกันผ่านผล piezoelectric ของตัวแปลงสัญญาณและแผ่รังสีในน้ำยาทำความสะอาดในรูปแบบของคลื่นกลอัลตราโซนิก เนื่องจากการสลับสลับกันของบริเวณความดันเป็นบวกและลบในการแพร่กระจายของคลื่นเชิงกลที่มีความเร็วเหนือเสียงทำให้เกิดฟองขนาดเล็กจำนวนมากที่ความดันบรรยากาศมากกว่า 1,000 ครั้งถูกสร้างและระเบิดในเวลาใดก็ได้ทำให้เกิดการทิ้งระเบิดแรงดันสูง ซึ่งทำให้เกิดการขัดอย่างรวดเร็วของสิ่งสกปรกบนพื้นผิวและรอยแยกของวัตถุ นี่คือ "ผล cavitation" ที่แปลกประหลาดกับการทำความสะอาดอัลตราโซนิก
4: การกำหนดค่าของระบบบำบัดน้ำเสียที่ตรงกันโดยใช้การกลั่นความดันต่ำ (การแยกน้ำมันและน้ำ) ข้อกำหนดเฉพาะมีดังนี้
(1) มีการบำบัดน้ำเสียไม่น้อยกว่า 300 ลิตรต่อวันและมีการสร้างร้านจำหน่ายขยะมูลฝอยง่าย ๆ เพื่อป้องกันการอุดตันของท่อ
(2) สัดส่วนของของเหลวเข้มข้นในการบำบัดน้ำเสียไม่เกิน 10%
(3) ตรวจสอบให้แน่ใจว่าการปล่อยน้ำเสียเป็นไปตามมาตรฐานการปล่อยน้ำเสียอุตสาหกรรมแห่งชาติ "มาตรฐานการปล่อยน้ำเสียที่ครอบคลุม"
(4) การตั้งค่าฟังก์ชั่นเสริมของแถวตรงและการประมวลผลตัวกรอง
(5) การออกแบบและการติดตั้งตามสถานการณ์จริงของภาคี A (ทั้งสองด้านกำหนดแผนการติดตั้ง)
(6) การทำงานอัตโนมัติเต็มรูปแบบไม่มีใครทำหน้าที่;
(7) ไม่จำเป็นต้องมีการรักษาทางชีวเคมีและแจ้งเตือนอัตโนมัติสำหรับการเปลี่ยนชิ้นส่วนที่เปราะบาง;
(8) ค่าบำรุงรักษาต่ำ, ใช้งานง่าย, การใช้พลังงานต่ำของอุปกรณ์และอาชีพพื้นที่ขนาดเล็ก;
5: ระบบควบคุม
1. เครื่องสูบน้ำมอเตอร์ระบบหมุนเวียนและระบบทำความร้อนทั้งหมดสามารถควบคุมแยกต่างหากและแสดงในสถานะ
2. พร้อมกล่องกระจายอิสระวงจรแบ่งออกเป็นบล็อกการทำงานเพื่อการบำรุงรักษาง่าย
3. อุปกรณ์มีอุปกรณ์สายดินที่ดี
4. พร้อมกับโหมดแมนนวลและอัตโนมัติพร้อมด้วยฟังก์ชั่นเตือนภัยด้วยเสียงและแสง
5. ฟังก์ชั่นทั้งหมดของเครื่องจะแสดงบนหน้าจอสัมผัส
6. อุปกรณ์มีฟังก์ชั่นป้องกันความปลอดภัยที่ดี หลังจากการทำความสะอาดและการทำให้แห้งแต่ละครั้งเมื่อไม่นำชิ้นงานออกเครื่องจะไม่ทำงาน
