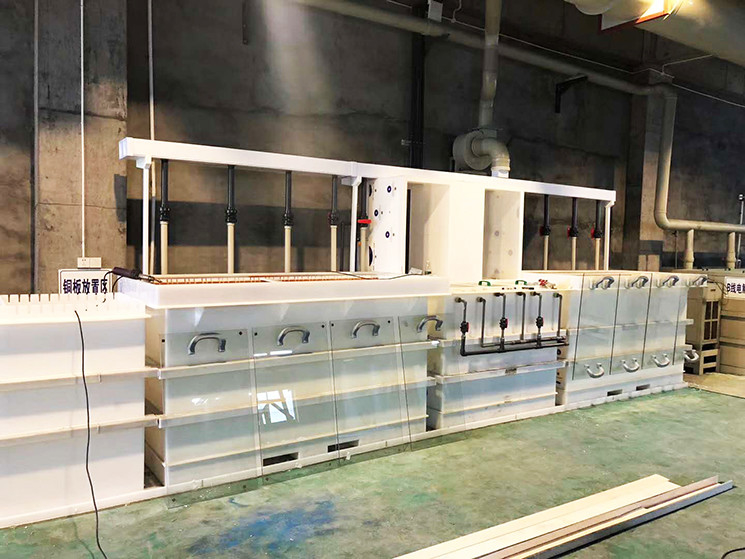

หลักการฟื้นฟูวิธีการแกะสลัก

กระบวนการทั่วไปของการประมวลผล PCB คือการชุบกราฟิก กล่าวคือชั้นป้องกันสนิมนำดีบุกถูกชุบไว้ล่วงหน้าในส่วนฟอยล์ทองแดง (ส่วนกราฟิกของวงจร) ซึ่งจำเป็นต้องเก็บไว้ที่ชั้นนอกของบอร์ดและจากนั้นแผ่นฟอยล์ทองแดงที่เหลือจะถูกสึกกร่อนโดย วิธีการทางเคมีซึ่งเรียกว่าการแกะสลัก

กระบวนการแกะสลักทองแดงบนพื้นผิวของแผ่นจะถูกออกซิไดซ์โดย [Cu (NH3) 4] 2+ ไอออนเชิงซ้อน ปฏิกิริยาการแกะสลักมีดังนี้:
ลูกบาศ์ก (NH3) 4Cl2 + Cu_2Cu (NH3) 2Cl
ไอออนเชิงซ้อนของ [Cu (NH3) 2] 1 + คือ Cu1 + และไม่มีความสามารถในการแกะสลัก ในการปรากฏตัวของ NH3 และ Cl-ions ที่มากเกินไปมันสามารถออกซิไดซ์อย่างรวดเร็วโดยออกซิเจนในอากาศเพื่อสร้างความสามารถในการแกะสลัก [Cu (NH3) 4] 2+ ไอออนเชิงซ้อน ปฏิกิริยาการเกิดใหม่จะเป็นดังนี้:
2Cu (NH3) 2Cl + 2NH4Cl + 2NH3 + 1 / 2O2_2Cu (NH3) 4Cl2 + H2O

ดังจะเห็นได้จากปฏิกิริยาข้างต้นว่าแอมโมเนียมคลอไรด์ 2 กรัมและแอมโมเนียมคลอไรด์ 2 กรัมเป็นสิ่งจำเป็นสำหรับการแกะสลักทองแดงโมเลกุล 1 กรัม ดังนั้นเมื่อมีการละลายของทองแดงน้ำแอมโมเนียและแอมโมเนียมคลอไรด์อย่างต่อเนื่องในกระบวนการแกะสลักดังนั้นแม่ของถังกัดจะเพิ่มขึ้นอย่างต่อเนื่อง เนื่องจากไอออนเชิงซ้อนของ [Cu (NH3) 2] 1 + คือ Cu1 + และไม่มีความสามารถในการแกะสลักจึงจำเป็นต้องแยกสุราแม่และเพิ่มสุราย่อยใหม่ (สุราย่อยไม่มีทองแดงไอออน) เพื่อให้ตรงกับ ข้อกำหนดการแกะสลัก
