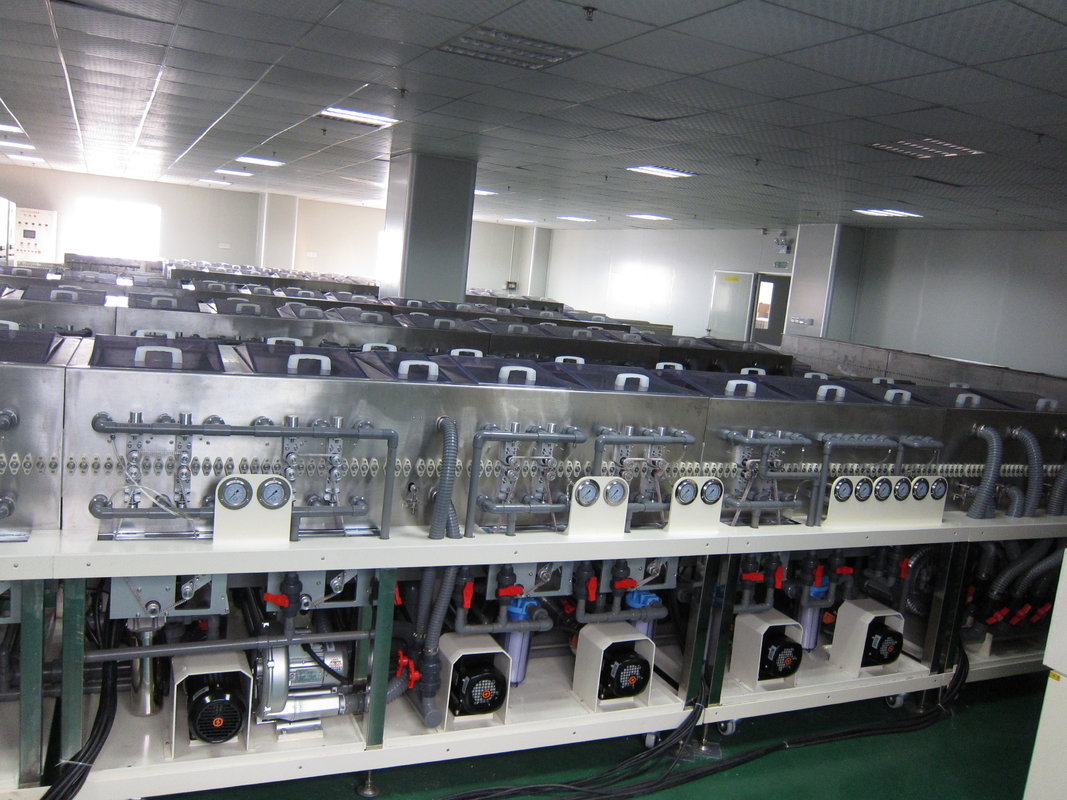

HS-ITO500 อุปกรณ์อุลตร้าซาวด์อุตสาหกรรมเคลือบหน้ากระจกเครื่องซักผ้า 35KW พลังงาน

CCS-ITO500 อุตสาหกรรมเครื่องอัลตร้าซาวด์เคลือบผิวหน้าเครื่องซักผ้าแก้ว 35KW พลังงาน

ก่อนอื่นชื่ออุปกรณ์และรุ่น
1.1 ชื่ออุปกรณ์: เครื่องซักผ้าแก้วแบน
1.2 รุ่นอุปกรณ์: CCS-ITO500 เครื่องซักผ้ากระจกเคลือบด้านหน้า
ประการที่สองการใช้อุปกรณ์
2.1 การทำความสะอาดและทำให้ผิวกระจกแห้ง
ประการที่สามความสามารถในการผลิตอุปกรณ์ (ทำความสะอาด)
3.1 ขนาดชิ้นงาน: ขั้นต่ำ: 75 มม. X50 มม. สูงสุด: 400 มม. X 500 มม
3.2 ความเร็วในการถ่ายทอด: 2.5m / min (ปรับได้ 1 ~ 6m / min)
3.3 ความหนาของพื้นผิว: 0.2 ~ 2 มม

ประการที่สี่การผลิต (ทำความสะอาด) มาตรฐานคุณภาพ
4.1, ไม่มีอนุภาคเหนือ 1um บนพื้นผิวของชิ้นงานและอนุภาคต่ำกว่า 1um น้อยกว่า 1 / cm2
4.2, ไม่มีคราบ, รอยน้ำ, รอยขีดข่วนบนพื้นผิวแก้วหลังจากทำความสะอาด
4.3, ไม่มีการ์ด, การเคลือบในกระบวนการทำความสะอาดกระจก
V. ผังกระบวนการและพารามิเตอร์
5.1 กระบวนการ
ส่วนการให้อาหาร→การฉีดพ่นล่วงหน้า→การตัดลม 1 →การทำความสะอาดแปรงลูกกลิ้งซักผ้า 1 + 2 →การตัดลม 2 →การทำความสะอาดแปรงลูกกลิ้งน้ำบริสุทธิ์ 1 + 2 →การฉีดแรงดันปานกลางซักผ้า→การล้าง BJ ของมีดตัดน้ำ→สองชุดอบแห้งลมร้อน→ส่วนการปล่อย + อุปกรณ์กำจัดไฟฟ้าสถิต
5.2 การออกแบบอุปกรณ์: ชิ้นงานจากซ้ายไปขวา
หกพารามิเตอร์อุปกรณ์และข้อกำหนดทางเทคนิค
6.1 ขนาดอุปกรณ์และวัสดุ
6.1.1 ขนาดของอุปกรณ์: (L) 7650 × (W) 1500 × (H) 1200 มม. แตกต่างกันเล็กน้อยในการผลิต
6.1.2 วัสดุร่างกาย: ทำจากแผ่นสแตนเลส 304 และวัสดุ = 4mm
6.1.3 ชั้นวางวัสดุ: SUS304 เหล็กสี่เหลี่ยมจัตุรัส 50X50X2
6.1.4 วัสดุถังเก็บน้ำ: "แผ่นพีวีซีโปร่งใส / งาช้าง" เอเชียใต้ "& = 10
6.1.5 แผงประตู Shell: แผ่นพีวีซีโปร่งใส / งาช้าง "เอเชียใต้" = 6
6.1.6 ฝาครอบด้านบน: แผ่นพีวีซีโปร่งใส "เอเชียใต้" และ = 6
6.2 ความต้องการพลังงานของอุปกรณ์
6.2.1 แหล่งจ่ายไฟ: 380VAC ± 10V / 50Hz
6.2.2 การใช้พลังงานทั้งหมดของเครื่องทั้งหมด: 35KW
6.2.3 ปริมาณการใช้น้ำ: 20 ～ 30L / นาที (น้ำบริสุทธิ์ 15MW หรือมากกว่า)
6.2.4 ปริมาณการใช้อากาศ: 600L / นาทีความดัน: 0.4Mpa
6.2.5 ท่อทางเข้าทั้งหมด: UPVC 1”
6.2.6 ท่อระบายน้ำทั้งหมด: UPVC 2”
6.2.7 ท่อสเปรย์: UPVC 3/4”
6.3 คำอธิบายโดยรวมของอุปกรณ์
6.3.1 โครงสร้างอุปกรณ์
เครื่องทำความสะอาดส่วนใหญ่ประกอบด้วยระบบสเปรย์, ระบบแปรงลูกกลิ้ง, ระบบ BJ, ระบบการอบแห้งมีดอากาศ, ระบบกรองการไหลเวียน, ระบบควบคุมอุณหภูมิความร้อนอัตโนมัติ, การควบคุมอัตโนมัติระดับของเหลวและระบบเติมของเหลวอัตโนมัติ, แผงควบคุมชั้นวางและระบบควบคุม
6.4 คำอธิบายส่วนประกอบหลักของอุปกรณ์

6.4.1 ส่วนการถ่ายโอน
※วิธีการโอนพื้นผิว: เส้นผ่านศูนย์กลางการย้ายลูกกลิ้งและลูกกลิ้ง roller26mm
※ช่วงความเร็วในการส่งที่ปรับได้: 1 ~ 6m / นาที
※โหมดการปรับความเร็วในการส่ง: อินเวอร์เตอร์จอแสดงผลดิจิตอลหรือการปรับอินเวอร์เตอร์แบบลูกบิด
※จอแสดงผลความเร็ว ransmission: จอแสดงผลดิจิตอล
※ตำแหน่งไดรฟ์: ระบบส่งกำลังแยกออกจากระบบสปริงเกอร์ (ไดรฟ์ภายนอกของถัง)
※ระยะห่างระหว่างเพลาถ่ายโอน: 30 มม. แปรงคือ 65 มม.

6.4.2 ฟีดส่วน
※ความยาวส่วนการให้อาหาร: L = 490 มม
การกำหนดค่า※: ระบบเซ็นเซอร์ไดรฟ์: มอเตอร์ CPG: 1 / 2P 3∮380V
