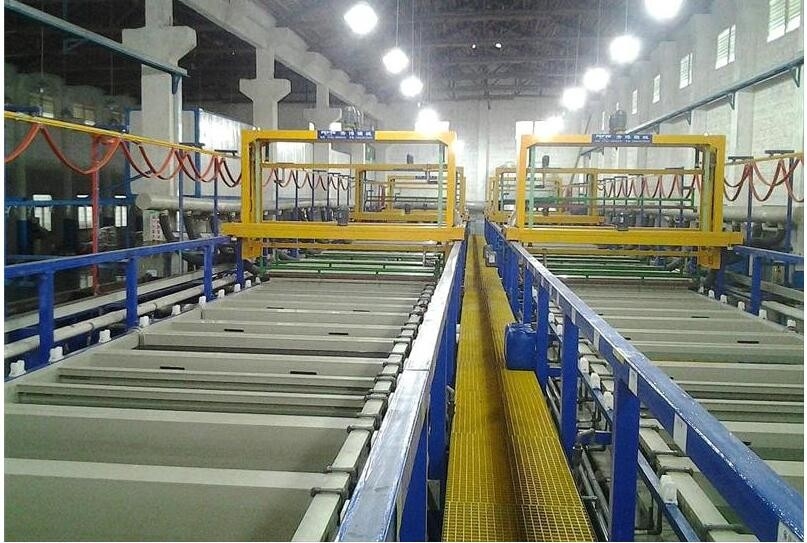

อุปกรณ์ Anodizing เชิงพาณิชย์หลายแขนกึ่งอัตโนมัติใช้พลังงานต่ำ

อุปกรณ์ Anodizing เชิงพาณิชย์หลายแขนกึ่งอัตโนมัติใช้พลังงานต่ำ

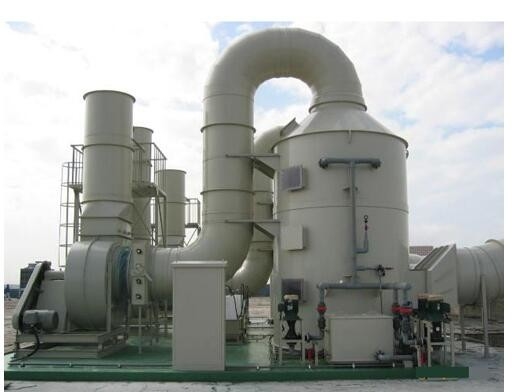

รู้เบื้องต้นเกี่ยวกับอุปกรณ์ไอเสียของอุปกรณ์อโนไดซ์กล้องหลายแขน:
หลักการทำให้บริสุทธิ์: การเลือกอุปกรณ์ฟอกไอเสียจะพิจารณาตามลักษณะของก๊าซไอเสียปริมาณการบำบัดและข้อกำหนดในการบำบัด เพื่อให้มั่นใจว่าการปล่อยมลพิษไอเสียจะเป็นเป้าหมายของเราในการสร้างกระบวนการผลิตที่สะอาดและปลอดภัย อุปกรณ์ควรปรับให้เหมาะสมและรวมกันเพื่อสร้างผังกระบวนการที่มีประสิทธิภาพสูงต้นทุนต่ำและสิ้นเปลืองพลังงานต่ำ

หลักการทำงาน ของอุปกรณ์บำบัดก๊าซไอเสียคือการแยกสารมลพิษในก๊าซและเปลี่ยนให้เป็นสารที่ไม่เป็นอันตรายเพื่อให้บรรลุวัตถุประสงค์ในการชำระล้างก๊าซ มันเป็นของประเภทที่แตกต่างกันติดต่อเคาน์เตอร์และบรรจุในหอร่างกายเป็นเงื่อนไขพื้นฐานสำหรับการติดต่อสองเฟสก๊าซเหลว มีพื้นที่กว้างพอที่จะป้องกันการไหลของก๊าซและของเหลวที่มากเกินไป ของเสียจากการดูดซับเป็นตัวกลางหลักในการบำบัดไอเสีย ลักษณะและความคืบหน้าของมันจะถูกเลือกตามลักษณะของก๊าซไอเสียที่แตกต่างกัน ปริมาณการใช้ก๊าซหน่วยจะถูกกำหนดโดยการคำนวณอัตราส่วนของการไหลของแรงเสียดทานของสารดูดซับกับก๊าซเฉื่อย ก๊าซไอเสียจะถูกดูดโดยท่ออากาศและส่งผ่านเศษบรรจุภัณฑ์จากล่างขึ้นบน สารดูดซับที่หมุนเวียนผ่านผู้จัดจำหน่ายของเหลวจากด้านบนของหอคอยถูกฉีดพ่นอย่างสม่ำเสมอในเศษบรรจุภัณฑ์ไหลลงสู่พื้นผิวของเศษบรรจุภัณฑ์และเข้าสู่ถังเก็บน้ำหมุนเวียน เนื่องจาก updraft และตัวดูดซับจากมากไปน้อยไม่ได้สัมผัสกับบรรจุภัณฑ์ความลื่นไหลของกระแสก๊าซที่กำลังจะมาถึงจะลดลงและลดลง

ประการที่สององค์ประกอบพื้นฐานของหอทำให้บริสุทธิ์:
1. เครื่องดูดควันไอเสียและท่ออากาศ;
2 ร่างกายหอ;
3. อุปกรณ์ทำความสะอาดสเปรย์
4. ระบบควบคุม

ประการที่สามข้อกำหนดการกำหนดค่าหลักของอุปกรณ์:
1, การใช้พารามิเตอร์: AC220V / สามเฟสสี่สาย / 60 เฮิร์ต, พลังงาน≥ 27KW
2. ทาวเวอร์ร่างกาย:
ขนาดของตัวหอคอยคือ¢ 2200 × 4500 มม.
ทำจากแผ่น PP หนา 10 มม. ไม่เสียรูปไม่รั่วซึมความต้านทานการกัดกร่อนที่ดีและรูปลักษณ์ที่สวยงาม

• ชั้นแรกมีถังเก็บน้ำสำหรับฉีดพ่น
• พอร์ตจำหน่ายเสมหะมีให้พร้อมกับพอร์ตตรวจจับสำหรับตรวจสอบคุณภาพของการบำบัดก๊าซ
• ด้านในของหอเต็มไปด้วยบอลลูนไอเสียและบอลลูนที่เต็มไปด้วยความหนา 300 มม. หรือมากกว่า

3. สปริงเกลอร์:
ท่อ: ท่อสเปรย์¢ 1 "ท่อ PVC ท่อสเปรย์¢ 2" ท่อ PVC
หัวฉีด: หัวฉีดเกลียว POM ที่มีการไหลขนาดใหญ่ง่ายต่อการเปลี่ยนและอื่น ๆ
ปั๊มสเปรย์: ปั๊มแรงเหวี่ยงเคมีพลังงาน: 5HP

4. ส่วนควบคุม:
กล่องควบคุมทำจากแผ่นดัดδ2.0มม. A3 และพื้นผิวได้รับการพ่นและแปรรูปซึ่งมีความสวยงามและใจกว้าง
ปุ่มเริ่มต้นและหยุดของการโหลดแต่ละครั้งการติดตั้งสัญญาณเสียงและแสงควรเป็นระเบียบและใช้งานง่าย
ด้วยการป้องกันความร้อนสูงเกินไปและกระแสเกินและอุปกรณ์เตือนภัยอัตโนมัติ
control กล่องควบคุมถูกล็อคเพื่อป้องกันไม่ให้บุคลากรที่ไม่ได้รับอนุญาตเปิดกล่องควบคุมตามความประสงค์

5, ท่อสูบน้ำ:
แม่เบี้ยแบบร่างได้รับการออกแบบตามความต้องการของกระบวนการซึ่งทั้งหมดเชื่อมต่อกับท่อหลักของท่อไอเสียโดยท่อแข็ง ท่อหลักของไอเสียขอสงวนอินเทอร์เฟซและติดตั้งพัดลมดูดอากาศภายนอกเพื่อให้แน่ใจว่าความเข้มข้นของการปล่อยก๊าซไอเสียและปริมาณก๊าซไอเสียถึง GB21900-2008“ มาตรฐานการปล่อยมลพิษด้วยไฟฟ้า” 4.2 ข้อกำหนดของแถบ ท่อไอเสียไม่น้อยกว่า 15 เมตร ออกแบบวิธีการติดตั้งที่สมเหตุสมผลเพื่อให้แน่ใจว่าการติดตั้งท่อไอเสียนั้นมั่นคงเชื่อถือได้และปลอดภัย ท่อระบายอากาศที่ทำจากแผ่น PP 6mm ซึ่งไม่ได้เปลี่ยนรูปมีความแข็งแรงสูงทนต่อการกัดกร่อนที่ดีและไม่มีการรั่วไหล ท่อระบายไอเสียมีให้กับพอร์ตปล่อยของเหลวที่จุดต่ำสุดของปลายและท่อเชื่อมต่อกับท่อระบายน้ำเสียที่ครอบคลุมกรดเบส

ท่อไอเสียอยู่ที่ด้านบนของสายการผลิต การออกแบบนั้นสมเหตุสมผลและสมเหตุสมผล ตำแหน่งขนาดท่อสาขาและท่อหลักของช่องระบายอากาศนั้นได้รับการจัดวางอย่างประณีตสวยงามและกลมกลืน มันมีผลต่อการระบายอากาศที่ดีเพื่อให้แน่ใจว่าไอเสียไอเสียที่ปล่อยออกมาจากถังหมดและหมดเวลาอย่างสมบูรณ์

สำหรับท่อยาวการสูญเสียแรงดันของท่อระบายอากาศมีขนาดใหญ่มากทำให้เกิดการแยกอากาศที่ไม่ดีในตอนท้ายของตาข่าย เพื่อที่จะทำให้ร่างของสายการผลิตนั้นเหมือนกันโดยทั่วไปจะต้องมีรูปแบบท่อที่มีประสิทธิภาพและจะมีอยู่ในท่อสาขาดูดแต่ละท่อ อุปกรณ์ปรับปริมาณอากาศสามารถปรับปริมาณอากาศที่ปล่อยออกมาตามความประสงค์เพื่อให้แน่ใจว่าผลการหลบหนีของสายการผลิตทั้งหมด
ความยาวทั้งหมดของท่อร่วมไอเสียคือ mm900mm
bracket ตัวยึดท่อท่อไอเสียใช้เหล็กมุมชุบสังกะสี 40 * 40 * 4.0 มม. และพื้นผิวถูกพ่นด้วยอีพอกซีเรซิน
