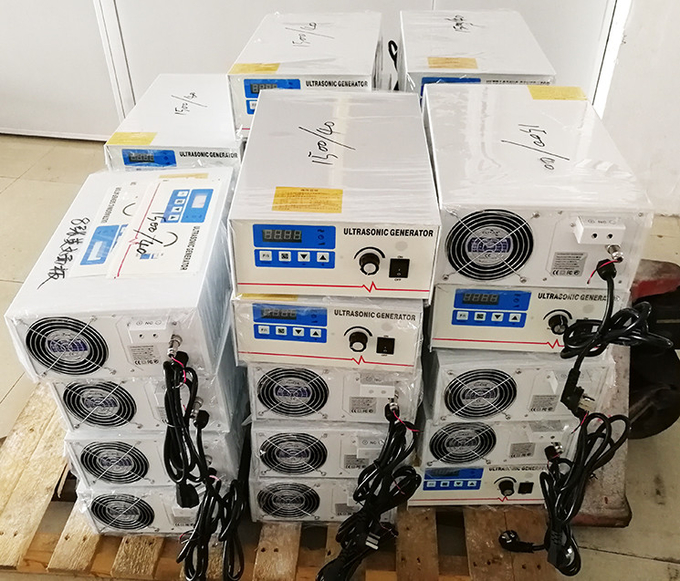

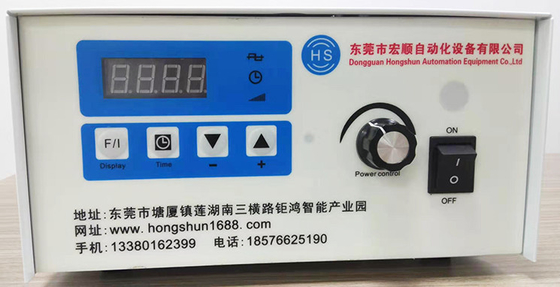

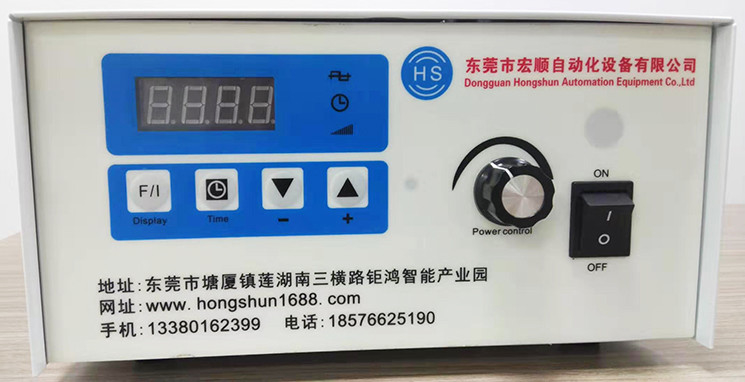

เครื่องกำเนิดอัลตราโซนิกทำความสะอาดอัตโนมัติจอแสดงผลดิจิตอลปลอดสารพิษใต้น้ำ Immersible

เครื่องกำเนิดอัลตราโซนิกทำความสะอาดอัตโนมัติจอแสดงผลดิจิตอลปลอดสารพิษใต้น้ำ Immersible

^{การจำแนกประเภทของเครื่องกำเนิดอัลตราโซนิก:
แอมพลิฟายเออร์คลาส A, คลาส B และคลาส C ทำงานบนอุปกรณ์ที่ใช้งาน (เช่นทรานซิสเตอร์เพื่อการสนทนา) เป็นแหล่งกระแส ในแอมป์เหล่านี้ทรานซิสเตอร์ทำงานในพื้นที่แอคทีฟของคุณลักษณะโวลต์ - แอมป์}

^{กระแสของตัวสะสมถูกควบคุมโดยสัญญาณกระตุ้นฐานและแรงดันไฟฟ้าของตัวสะสมเป็นส่วนหนึ่งของคลื่นไซน์หรือคลื่นไซน์ ดังนั้นตัวสะสมจึงมีกระแสและแรงดันไฟฟ้าขนาดใหญ่ในเวลาเดียวกันในหนึ่งสัปดาห์ของสัญญาณ เพื่อใช้พลังงานจำนวนมากนี่คือเหตุผลหลักสำหรับประสิทธิภาพการแปลงพลังงานที่ จำกัด ของแอมป์ทั่วไป แอมพลิฟายเออร์โหมดสวิตช์ได้ปฏิวัติประสิทธิภาพของแอมพลิฟายเออร์โดยใช้อุปกรณ์ที่ใช้งานเป็นสวิตช์เปิด / ปิด}

^{ทรานซิสเตอร์ทำงานในพื้นที่อิ่มตัวหรือตัดของเส้นโค้งลักษณะโวลต์ - แอมป์ เมื่อทรานซิสเตอร์เปิดใช้งานเพื่อเปิดมันจะเข้าสู่พื้นที่อิ่มตัวและเมื่อปิดมันจะเข้าสู่พื้นที่ที่ถูกตัดออก เนื่องจากการลดลงของแรงดันอิ่มตัวของทรานซิสเตอร์ต่ำการใช้พลังงานของตัวเก็บประจุจึงลดลงปรับปรุงประสิทธิภาพการแปลงพลังงานของแอมพลิฟายเออร์}

^{โดยทั่วไปภายใต้เงื่อนไขทรานซิสเตอร์ในอุดมคติ (แรงดันตกอิ่มตัวเป็นศูนย์, ความต้านทานอิ่มตัวเป็นศูนย์. ความต้านทานการเชื่อมต่อไม่มีที่สิ้นสุด, เวลาเปลี่ยนเป็นศูนย์), แอมป์ Class D ที่ทำงานในโหมดสวิตชิ่ง, ประสิทธิภาพทางทฤษฎีคือ 100%, ประสิทธิภาพจริงขึ้นอยู่กับ มากกว่า 90 แอมป์คลาส A ปกติมีประสิทธิภาพเพียง 50% และประสิทธิภาพคลาส B คือ 78.5% จะเห็นได้ว่าเพาเวอร์แอมป์สวิตช์โหมดมีความสำคัญในทางปฏิบัติอย่างมากในการประยุกต์ใช้อัลตร้าซาวด์พลังงาน}

^{เครื่องกำเนิดอัลตราโซนิกส่วนใหญ่ที่ใช้งานจริงคือ b, c-amplifiers ส่วนใหญ่เป็น c-class และการออกแบบที่มีวัตถุประสงค์พิเศษบางอย่างคือคลาส b}

^{เพาเวอร์แอมป์ Class D
เพาเวอร์แอมป์ D-type แบบกดดึงแสดงไว้ในรูปที่ 1.35 สัญญาณกระตุ้นการป้อนข้อมูลจะปิดหลอดอื่น ๆ เมื่อเปิดหลอดหนึ่งหลอดและเวลาเปิดปิดจะใช้ครึ่งรอบ AC แอมพลิฟายเออร์นี้มีสองรูปแบบหนึ่งคือแอมพลิฟายเออร์สลับแรงดันไฟฟ้ารูปที่ 1, 35 (a); อื่น ๆ เป็นเครื่องขยายเสียงสลับปัจจุบัน (รูปที่ 1.35 (b)) ในการกำหนดค่าสวิตช์แรงดันไฟฟ้าทรานซิสเตอร์ทำงานเป็นสวิตช์แรงดันไฟฟ้าแรงดันไฟฟ้าสะสมเป็นคลื่นสี่เหลี่ยมและวงจรปรับแต่งซีรีย์จะส่งผ่านกระแสพื้นฐานเท่านั้น ดังนั้นแรงดันขาออกจึงเป็นองค์ประกอบพื้นฐานของแรงดันตัวสะสมและกระแสของตัวสะสมจะเป็นครึ่งหนึ่งของคลื่นไซน์ ในการกำหนดค่าสวิตช์ปัจจุบันทรานซิสเตอร์ทำหน้าที่เป็นสวิตช์ปัจจุบัน choke L, รักษากระแสคงที่ฟีด DC คงที่ในปัจจุบันตัวเก็บรวบรวมเป็นรูปคลื่นและแรงดันไฟฟ้าของตัวสะสมคือครึ่งคลื่นไซน์}
