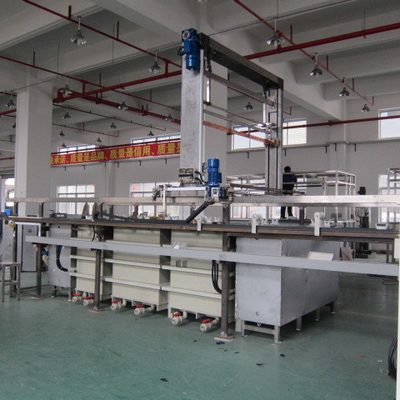

อุปกรณ์ Anodizing อลูมิเนียมที่แม่นยำ AC380V ยานพาหนะสองประเภทสำหรับเดินตรวจ

อุปกรณ์ Anodizing อลูมิเนียมที่แม่นยำ AC380V ยานพาหนะสองประเภท Gantry ดำเนินการ

ข้อกำหนดการออกแบบและข้อกำหนดโดยรวม:
1. สายการผลิตจะดำเนินการโดยอัตโนมัติโดยยานพาหนะประเภทสอง

2. รูปแบบโดยรวมของสายการผลิตจัดตามแผนการจัดวางอุปกรณ์ที่ผู้ใช้จัดหา รูปแบบโดยรวมของแต่ละสายการผลิตจะต้องสะท้อนถึงความคืบหน้าของแต่ละกระบวนการและความน่าเชื่อถือของการดำเนินการของกระบวนการและยังคำนึงถึงความสมบูรณ์ของน้ำเสียและการปล่อยก๊าซไอเสีย ประสานงาน;

3. รูปแบบโดยรวมของสายการผลิตมีขนาดกะทัดรัดเว็บไซต์มีความสะอาดและเป็นระเบียบเรียบร้อยลักษณะที่ปรากฏโลจิสติกส์เป็นไปอย่างราบรื่นการบำรุงรักษาและบำรุงรักษามีความสะดวกและสามารถตอบสนองความต้องการของการผลิตที่สะอาดและอารยธรรมแห่งชาติ

4. สายการผลิตเป็นสายการผลิตกึ่งอัตโนมัติ
ช่องทางในการดำเนินงานที่ดีที่สุดและเหมาะสมที่สุดและมีการระบายน้ำทิ้ง มีช่องทางการทำงานของพื้นผิวการทำงานของแต่ละสายการผลิตเพื่อให้แน่ใจว่าการไหลราบรื่นและการดำเนินงานที่สะดวกและเพื่อให้แน่ใจว่าการบำรุงรักษาที่สะดวกและยกเครื่อง;
ตัวรางสายการผลิตถูกจัดวางบนพื้นป้องกันการกัดกร่อนและรับประกันความสูงของพื้นผิวการทำงานให้ห่างจากเส้นทางเดินของมนุษย์ที่มีการรับประกันภายใน 500 มม. (พื้นที่ดำเนินการด้วยตนเอง) เพื่อการใช้งานง่าย

5. พื้นผิวการทำงานของสายการผลิตทั้งหมดนั้นมีสัญญาณกระบวนการที่สอดคล้องกับสล็อตและตำแหน่งที่เกี่ยวข้องและฉลากกระบวนการจะถูกสลักด้วยพารามิเตอร์กระบวนการที่สอดคล้องกันและฉลากกระบวนการจะเป็นสีน้ำเงินตัวหนาสีขาว

6. ท่อทางเข้าและทางออกหลักทั้งหมดและท่อหลักน้ำบริสุทธิ์ (เช่นด้านการดำเนินงาน) ของสายการผลิตและการจำแนกประเภทการระบายน้ำเข้าสู่ท่อน้ำเสียที่สอดคล้องกัน

7. หอฟอกไอเสียของสายการผลิตจะอยู่นอกเวิร์กช็อปการผลิตและมีอุปกรณ์เสริมเช่นวงจรเรียงกระแสและชิลเลอร์วางไว้ที่ด้านหลังของสายการผลิต

8. ระบบส่งของสายการผลิตรวมถึงการเดินสายไฟและท่อสายจะถูกวางไว้ที่ด้านหลังของสายการผลิตค่าใช้จ่ายที่วางไว้และความเข้มข้นในตู้ควบคุมที่สอดคล้องกัน ตู้ควบคุมไฟฟ้าวางอยู่ในพื้นที่ควบคุมที่สอดคล้องกันของการประชุมเชิงปฏิบัติการการผลิตและแหล่งจ่ายไฟการแก้ไขเป็นอุปกรณ์ที่มีอุปกรณ์ควบคุมระยะไกล ;
ท่อระบายอากาศของสายการผลิตใช้ท่ออากาศกลมที่มีความแข็งแรงสูง ท่ออากาศได้รับการสนับสนุนจากวงเล็บและท่อหลักของท่อผลิตเชื่อมต่อกับท่อหลักของสายการผลิตโดยการเชื่อมท่อแข็ง การบูรณาการกำแพงเป็นหนึ่งเดียวกับการประชุมเชิงปฏิบัติการการผลิตและไอเสียทั้งหมดจะหมด ทั้งท่อและท่อสาขาจะถูกจัดวางในอากาศและเข้าสู่หอบำบัดไอเสีย

9. ปลายด้านหน้าของถังที่ต้องการน้ำประปามีการติดตั้งน้ำประปาหรือท่อส่งน้ำบริสุทธิ์และมีการทำเครื่องหมาย;

10. แต่ละถังที่ต้องมีการระบายอากาศจะถูกรวมเข้ากับรูปแบบโดยรวมของการประชุมเชิงปฏิบัติการและใช้วิธีการระบายอากาศด้านข้างเพื่อให้ได้รูปแบบที่เรียบร้อยและสวยงามในการประชุมเชิงปฏิบัติการโดยไม่มีผลต่อการระบายอากาศ
วัสดุถังถูกเลือกและเชื่อมตามองค์ประกอบและอุณหภูมิของของเหลวในอ่างเพื่อให้แน่ใจว่าการเชื่อมเชื่อมของถังทำงานดีความแข็งแรงของตัวถังและการทดสอบความหนาแน่นของถังจะดำเนินการตามข้อกำหนด

11. ความร้อนของตัวถังส่วนใหญ่อยู่ในรูปแบบของความร้อนไฟฟ้าและองค์ประกอบความร้อนจะถูกทำให้ร้อนที่อุณหภูมิเริ่มต้น 25 ° C และท่อความร้อนจะถูกเลือกตามลักษณะของการแก้ปัญหา;
ถังความร้อนแต่ละตัวมีอุปกรณ์ป้องกันระดับของเหลว (ระดับวัสดุ PVDF ได้รับการคุ้มครองโดยวัสดุ PVDF) เพื่อป้องกันการเผาไหม้แห้งบางส่วนและความเสียหายของเครื่องทำความร้อน ถังความร้อนแต่ละเครื่องมีอุปกรณ์ควบคุมอุณหภูมิคงที่อัตโนมัติเพื่อให้แน่ใจว่าอุณหภูมิกระบวนการของแต่ละถังความร้อน และข้อกำหนดในการควบคุมเวลา
ระหว่างถังทั้งหมดจะมีแผ่นปิดร่องร่องตามแนวของสายการผลิตเพื่อเก็บของเหลวที่หยดกลับไปที่ร่องโดยไม่มีการรั่วไหลและสามารถพับแผ่นปิดได้ตลอดเวลา

12 ทุกช่องมีการติดตั้งอุปกรณ์กวนอากาศผ่านวาล์วคู่มือในการควบคุมการไหลของอากาศเพื่อให้แน่ใจว่าผลลัพธ์ที่ดีวาล์วไอดีทั้งหมดจะอยู่ในด้านการดำเนินงานรูปแบบโดยรวมควรจะสะอาด;

13. วาล์วทั้งหมดในสายการผลิตเป็นบอลวาล์วสดซึ่งง่ายต่อการซ่อมแซมและเปลี่ยน

14 พื้นจะต้องวางบอร์ด PP (พื้นที่วาดโดยการวาดภาพ) และเพิ่มถาดป้องกันการล้นสูง 100 มม. เพื่อเพิ่มประสิทธิภาพการป้องกันการกัดกร่อน

15 ร่องหล่อสารเคมีควรใช้เป็นรั้วป้องกันที่ด้านข้างของพื้นผิวการดำเนินงานเพื่อเพิ่มความปลอดภัยของผู้ประกอบการ;

16. สายเคเบิลทั้งหมดในสายการผลิตจะต้องเป็น
