เครื่องทำความสะอาดอัตโนมัติอุตสาหกรรมโซลูชั่นการฟื้นฟูอุปกรณ์สกัดทองแดง

การฟื้นฟูโซลูชันการกัด PCB การแยกอุปกรณ์การแยกทองแดงการงอก ของการฟื้นฟูวิธีการแกะสลัก

เทคโนโลยีการกู้คืนทองแดงและอุปกรณ์สำหรับแผงวงจร PCB

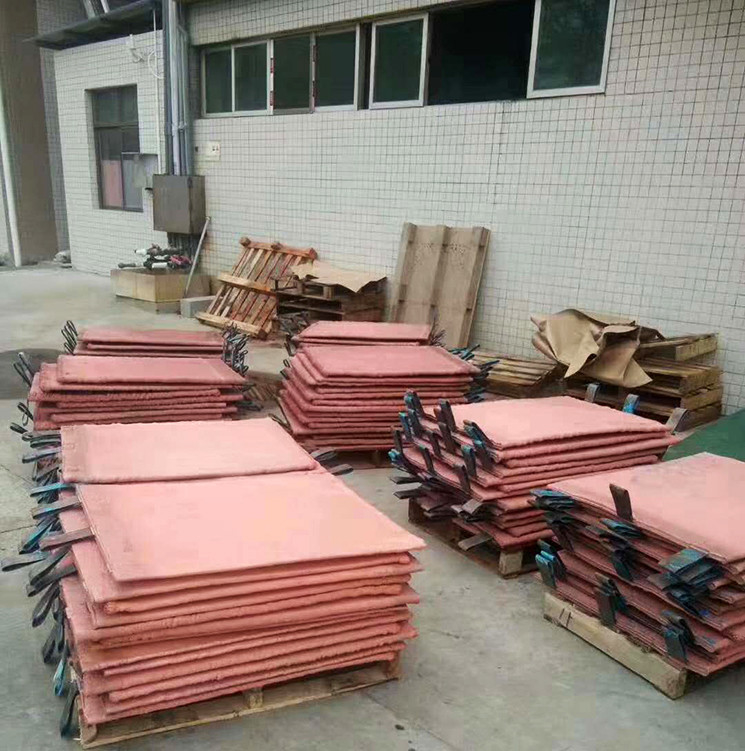

วิธีการบำบัดแบบดั้งเดิมของการแกะสลักสุราสำหรับแผงวงจรพิมพ์มีปัญหาบางอย่างเช่นเทคโนโลยีย้อนหลังการใช้งานที่ไม่สะดวกมลพิษที่สองและผลประโยชน์ต่ำ กระบวนการแยกด้วยกระแสไฟฟ้าพิเศษและเทคโนโลยีการแยกด้วยกระแสไฟฟ้าจะถูกนำมาใช้ในกระบวนการนี้ซึ่งจะทำให้สุราที่เป็นของเสียที่ได้รับการรีไซเคิล ทองแดงสามารถกู้คืนได้ 100% ทองแดงที่มีปริมาณทองแดงต่ำสามารถกู้คืนได้ 98% และระบบทั้งหมดไม่ก่อให้เกิดมลพิษทุติยภูมิ ทองแดงที่ได้รับนั้นเป็นแผ่นทองแดงที่มีความบริสุทธิ์สูง ในเวลาเดียวกันการควบคุมมลพิษน้ำเสียถูกใช้เป็นทรัพยากร
1: ทองแดงที่เป็นของเหลวของเสียจากการแกะสลักและของเสียในรูปของ Micro-etching นั้นเป็นของเสียที่มีมากในโรงงาน PCB ซึ่งไม่เพียง แต่ก่อให้เกิดมลพิษ แต่ยังมีมูลค่าการรีไซเคิล ดังนั้นในขณะที่การพัฒนาการผลิต PCB, วิธีการรีไซเคิลการบำบัดน้ำเสีย, การรีไซเคิลสุราขยะ, ลดมลภาวะและมลภาวะ, นำทรัพยากรที่มีประโยชน์กลับมาใช้ใหม่, ลดการปล่อยมลพิษ, เปลี่ยนขยะให้เป็นสมบัติและตระหนักถึงการพัฒนาขยะ ปราศจากมลภาวะสร้างการพัฒนาที่กลมกลืนของมนุษย์และธรรมชาติและใช้เส้นทางแห่งการพัฒนาที่ยั่งยืนมีความสำคัญอย่างยิ่งต่ออุตสาหกรรม PCB ที่สำคัญเป็นพิเศษ
2: การบำบัดและการใช้ประโยชน์จากน้ำเสียการแกะสลักที่บ้านและต่างประเทศ
การแกะสลักของเสียของเหลวประกอบด้วย 140-160 กรัม / ลิตรของทองแดง ในปัจจุบันการปฏิบัติทั่วไปคือการเก็บไว้ในโรงงาน PCB และวางไว้ในสระปิดผนึกหรือกระป๋องรอหน่วยนอกเพื่อดึงพวกเขาออกไป หน่วยภายนอกเป็น บริษัท ที่ผ่านการรับรองโดยทั่วไปซึ่งได้รับการอนุมัติจากแผนกคุ้มครองสิ่งแวดล้อมในพื้นที่เพื่อทำการรีไซเคิล พวกเขาดึงสุราที่เสียกลับมาแล้วใช้วิธีการทางเคมี (การทำให้เป็นกลางการแยกด้วยกระแสไฟฟ้าการทดแทน) เพื่อนำทองแดงกลับมาใช้ใหม่จากสุราที่เสียหรือหรือผลิตภัณฑ์คอปเปอร์ซัลเฟต วิธีการเหล่านี้เป็นเทคโนโลยีย้อนหลังการกู้คืนทองแดงที่ไม่สมบูรณ์ไม่มีประโยชน์ทางเศรษฐกิจที่ชัดเจนของการรักษาและมลพิษมลพิษทุติยภูมิจะถูกปล่อยออกมา โดยเฉพาะการกัดอัลคาไลน์เนื่องจากมีแอมโมเนียจำนวนมากเมื่อผ่านการบำบัดและปล่อยออกมาอย่างไม่เหมาะสมมันจะส่งผลกระทบอย่างมากต่อระบบนิเวศของน้ำ
ในปัจจุบันมีวิธีการบำบัดหลายวิธีสำหรับการแกะสลักและน้ำเสียทองแดงต่ำซึ่งเป็นหนึ่งในมลพิษหลักในกระบวนการผลิต PCB วิธีการเหล่านี้ไม่เพียง แต่ใช้ประโยชน์จากทรัพยากรทองแดง แต่ยังมีข้อบกพร่องดังกล่าวข้างต้น บนพื้นฐานของการสรุปข้อดีข้อเสียของผลการวิจัยก่อนหน้านี้และเล็งไปที่ลักษณะของกระบวนการแกะสลักในการผลิต PCB เราใช้ส่วนประกอบที่มีประโยชน์ที่เหลือในการแกะสลักของเหลวของเหลวอย่างมีประสิทธิภาพแยกสารที่มีผลต่อการแกะสลัก แผ่นทองแดงเพื่อให้บรรลุวัตถุประสงค์ของการลดมลพิษและการกู้คืนทรัพยากร
หลักการทางเทคนิค: ในกระบวนการผลิต PCB กระบวนการแกะสลักถูกใช้เพื่อทำให้ผนังทองแดงยึดติดกับแผ่นฟอยล์ทองแดงลงในวงจรกราฟิกที่ต้องการ สุราของเสียทองแดงที่ระบายออกมาสูงซึ่งสูญเสียฟังก์ชั่นการแกะสลักนั้นผลิตโดยการแกะสลักของเสียในกระบวนการกัด รูปแบบทางเทคนิคนั้นขึ้นอยู่กับการเพิ่มสารสกัดพิเศษลงในสารละลายการแกะสลักของทองแดงที่มีความสูงมากและแยกทองแดงออกโดยการคัดเลือกเพื่อให้ของเหลวของการแกะสลักสามารถกู้คืนการทำงานของการแกะสลักและรีไซเคิลเนื่องจากการลดความเข้มข้นของทองแดง ถูกนำไปใช้ในการสร้างแผ่นทองแดงที่มีความบริสุทธิ์สูงจึงได้รับผลประโยชน์ทางเศรษฐกิจที่ดี กระบวนการทั้งหมดใช้ระบบการไหลเวียนของวงจรปิดโดยไม่มีมลพิษทุติยภูมิและตระหนักถึงการปล่อยมลพิษเป็นศูนย์ การดำเนินการยังสะดวกและง่าย

ปฏิกิริยาเคมีหลักในกระบวนการบำบัดมีดังนี้:
(1) Ao และการดูดซับ: 2RH + Cu2 + = 2RCu + 2H + 2RCu + 2H = 2RH + Cu2 + - RH เป็นตัวทำละลายอินทรีย์
กระบวนการนี้ส่วนใหญ่ใช้ความสามารถในการดูดซับของตัวทำละลายอินทรีย์เพื่อคัดแยกทองแดงออกจากสุราเสียและทำให้ทองแดงเข้าสู่ระบบอิเล็กโทรไลต์กรด หลังจากขั้นตอนนี้ทองแดงจะถูกแยกออกจากของเหลวเสียแยกต่างหาก เมื่อเข้าสู่ระบบกรดเกลือทองแดงมีอยู่ในสารละลายในรูปของเกลือทองแดงซึ่งแตกต่างจากของเหลวเสียในรูปแบบของสิ่งเจือปนที่น้อยกว่าในสารละลายซึ่งทำให้สามารถกู้คืนทองแดงได้อย่างบริสุทธิ์สูง
(2) ส่วนที่เป็นอิเล็กโทรไลต์: Cu2 ++ 2e, Cu 2H2O-4e, 4H ++ O2

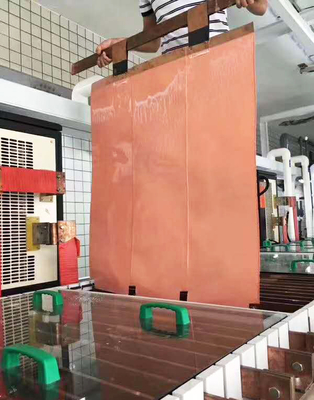

หลังจากขั้นตอนที่สองไอออนทองแดงในกรดสามารถเปลี่ยนเป็นทองแดงอย่างง่าย บางครั้งขั้นตอนนี้สามารถละเว้นได้ตามการใช้งานของผลิตภัณฑ์ นอกจากนี้ยังสามารถผลิต CuSO4 ที่มีความบริสุทธิ์สูงโดยวิธีการตกผลึก
การเปรียบเทียบองค์ประกอบของสารละลายการแกะสลักก่อนและหลังการรักษา:
จากการเปรียบเทียบองค์ประกอบของน้ำเสียและน้ำเสียก่อนและหลังการบำบัดจะเห็นได้ว่าไม่มีการเปลี่ยนแปลงที่สำคัญในส่วนประกอบอื่น ๆ ยกเว้นความเข้มข้นของทองแดงในสารละลายการแกะสลักหรือน้ำเสียที่มีปริมาณทองแดงต่ำ ในหมู่พวกเขาไอออนทองแดงในการแกะสลักน้ำทิ้งได้ลดลงมากกว่าสองครั้งหลังการรักษาและฟังก์ชั่นการแกะสลักสามารถเรียกคืนได้อย่างสมบูรณ์หลังจากการปรับ ในการบำบัดน้ำเสียที่มีส่วนผสมของทองแดงต่ำปริมาณทองแดงในน้ำเสียลดลงจาก 10-30 กรัมต่อลิตรเหลือประมาณ 500 ppm โดยใช้เทคโนโลยีการดูดซับด้วยไฟฟ้าพิเศษและแผ่นทองแดงถูกทำขึ้นเพื่อลดมลภาวะและมลพิษจึงลดลงอย่างมาก ภาระในการบำบัดน้ำเสีย

ตารางความคมชัดขององค์ประกอบของการแก้ปัญหาการกัดและน้ำเสียที่มีทองแดงต่ำก่อนและหลังการรักษา:

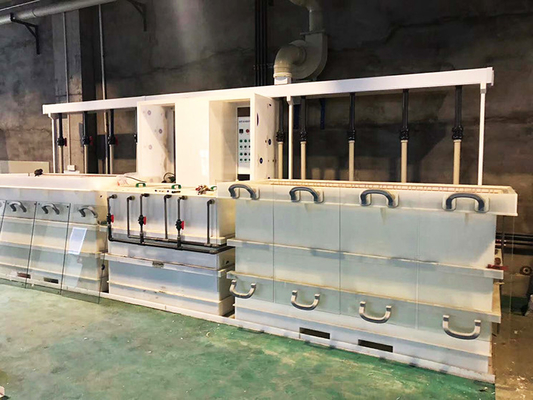

อุปกรณ์ที่ใช้เทคโนโลยีนี้
จากการพัฒนาเทคโนโลยีการดูดซับคีเลติ้งด้วยกระแสไฟฟ้าของ บริษัท บริษัท ได้พัฒนาอุปกรณ์การกู้คืนทองแดงแบบพิเศษสำหรับการแยกด้วยกระแสไฟฟ้าการดูดซับคือการรีไซเคิลและรีไซเคิลอุปกรณ์สำหรับการแกะสลักของเสียและอุปกรณ์การกู้คืนทองแดงซึ่งสามารถแยกทองแดงออกจากสุราเสีย น้ำเสียเพื่อให้บรรลุวัตถุประสงค์ในการลดความเข้มข้นของไอออนทองแดงและการกู้คืนทองแดง หลังจากการบำบัดอุปกรณ์ความเข้มข้นของทองแดงในน้ำเสียลดลงเหลือเพียงหลายร้อย ppm ซึ่งสามารถปล่อยออกสู่มาตรฐานด้วยการบำบัดเล็กน้อยและไม่มีมลพิษทุติยภูมิเกิดขึ้นในระหว่างกระบวนการบำบัด
ชุดอุปกรณ์การกู้คืนเต็มรูปแบบมีการควบคุมอัตโนมัติเต็มรูปแบบใช้งานง่ายและไม่ปล่อยของเหลวเสีย
