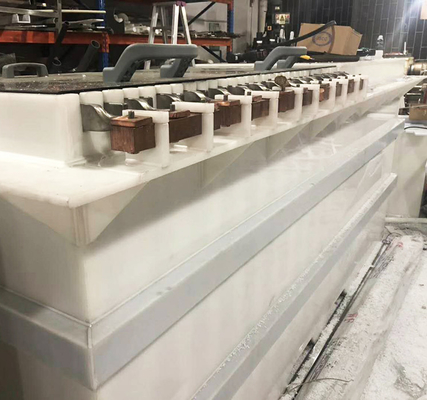

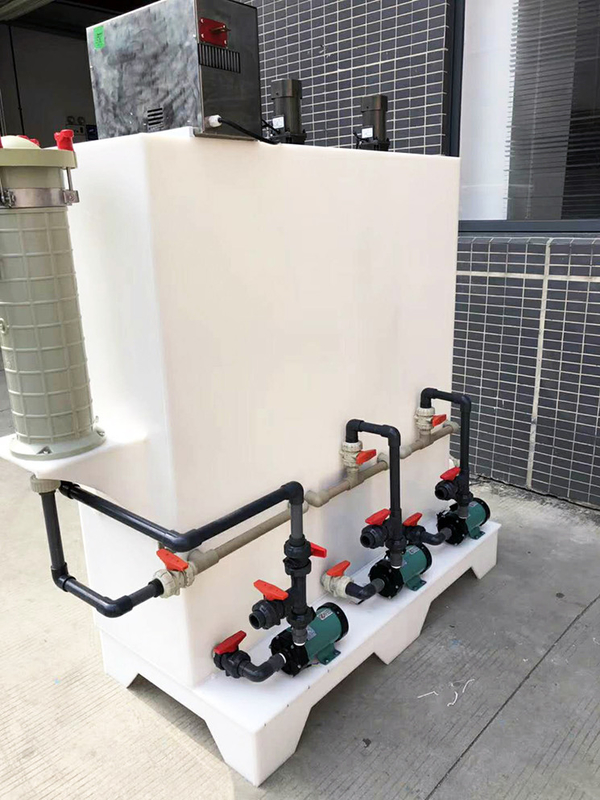

เครื่องรีไซเคิลทองแดงไนเตรต / อุปกรณ์นำทองแดงกลับมาใช้ใหม่

การจำแนกประเภทของการฟื้นฟูวิธีการแกะสลัก

การฟื้นฟูโซลูชันการแกะสลักส่วนใหญ่จะใช้ในองค์กรการผลิต PCB เมื่อเทียบกับกระบวนการผลิตของผู้ประกอบการผลิต PCB กระบวนการแกะสลักสามารถแบ่งออกเป็นสามประเภท: แกะสลักอัลคาไลน์แกะสลักกรดและแกะสลักขนาดเล็ก

1. การฟื้นฟูอัลคาไลน์การแกะสลักสุราขยะ
หลักการของระบบ: ในระหว่างกระบวนการแกะสลักของแผงวงจรความเข้มข้นของไอออนทองแดงในสารละลายการแกะสลักจะค่อยๆเพิ่มขึ้นและผลการแกะสลักจะลดลง เพื่อให้ได้ผลการแกะสลักที่ดีที่สุดจำเป็นต้องเก็บค่าอิออนของทองแดง (Cu2 +), ซัลเฟตไอออน SO42l-) และค่า PH ในสารละลายการแกะสลักในช่วงที่เหมาะสมและมีเสถียรภาพ เพื่อรักษาความเข้มข้นที่เหมาะสมของส่วนประกอบข้างต้นในสารละลายการแกะสลักมันเป็นสิ่งจำเป็น การเติมสุราย่อยอย่างต่อเนื่องเพื่อทดแทนความสามารถในการแกะสลักที่หายไปของ "สุราการแกะสลักขยะ" นั่นคือ "แม่สุรา" ระบบนี้สามารถสร้างเหล้าแม่ขึ้นมาใหม่, เหล้าแกะสลักจากขยะ, กลายเป็นเหล้าลูกใหม่, เหล้าแกะสลักฟื้นฟู กระบวนการหลักของระบบคือคอปเปอร์ซัลเฟต กระบวนการหลักคือการสกัดไอออนทองแดงจากเหล้าแม่ด้วยสารสกัดก่อนจากนั้นจึงแยกเฟสน้ำมันที่อุดมด้วยทองแดงด้วยสารละลายคอปเปอร์ซัลเฟตความเข้มข้นต่ำ (อิเล็กโทรไลต์) เพื่อให้ได้สารละลายคอปเปอร์ซัลเฟตความเข้มข้นสูง (เช่นสารละลายคอปเปอร์ซัลเฟตใหม่) อิเล็กโทรไลต์จากนั้นไอออนทองแดงจะถูกอิเล็กโทรไลต์ หลังจากการปอกสารเติมแต่งจำนวนเล็กน้อยจะถูกเพิ่มเข้าไปในสารละลายการแกะสลักซึ่งสามารถนำไปรีไซเคิลเป็นของเหลวย่อยได้ ในเวลาเดียวกันน้ำแอมโมเนียจะถูกกู้คืนและนำกลับมาใช้ใหม่หลังจากการฟื้นฟู

2. การฟื้นฟูของกรดกัดกรดน้ำเสีย
กระบวนการฟื้นฟูของการกัดกรดคือ "ทองแดง - เมมเบรนแลกเปลี่ยนอิเล็กโทรไลต์ทองแดง" กระบวนการแบ่งพื้นที่แอโนดและแคโทดของอิเล็กโทรไลต์ออกเป็นสองส่วนแยกกันโดยเมมเบรนแลกเปลี่ยนไอออน บริเวณขั้วบวกเป็นพื้นที่สำหรับการฟื้นฟูของสารละลายการแกะสลักของเสียซึ่งสร้างไอออนทองแดง divalent จากสารละลายการแกะสลักของเสียหลังจากการลดทองแดงโดยปฏิกิริยาเคมีไฟฟ้าเพื่อให้สามารถสร้างใหม่การแกะสลักของเสีย พื้นที่แคโทดเป็นพื้นที่นำทองแดงกลับคืนและเลือกถ่ายโอนไอออนในสารละลายผ่านเมมเบรนแลกเปลี่ยนไอออน ปล่อยให้ไอออนทองแดงในสารละลายลดลงทางอิเล็กทรอนิกส์เป็นทองแดง 3. การฟื้นฟูไมโครแกะสลักสุรา

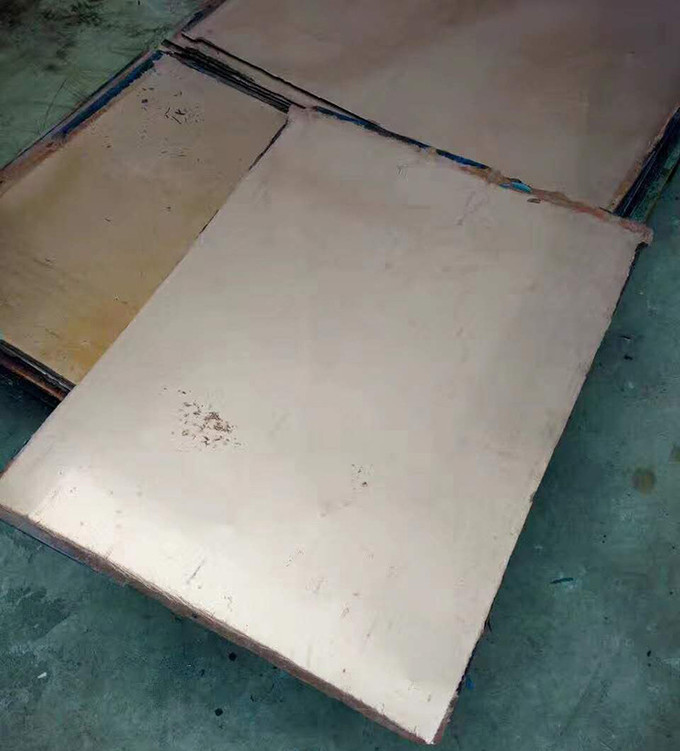

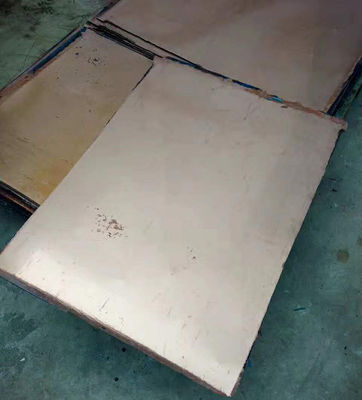

อุปกรณ์ของระบบการกู้คืนทองแดงสำหรับ Micro-etching Waste เป็นอุปกรณ์สำหรับการบำบัดด้วยกระแสไฟฟ้าของสุราที่ผลิตโดยระบบ Micro-etching หลังจากการประมวลผลพื้นผิวทองแดง การกำจัดสารออกซิไดซ์ด้วยไฟฟ้า - กระบวนการทองแดง Electrodeposited ถูกใช้เพื่อบำบัดของเหลวเสียที่มีการกัดกร่อนขนาดเล็ก กระบวนการกำจัดอนุมูลอิสระด้วยไฟฟ้าคือการลดออกซิแดนท์เช่นโซเดียมเปอร์ซัลเฟตแอมโมเนียมซัลเฟตและไฮโดรเจนเปอร์ออกไซด์จากความเข้มข้นสูงถึง 0 ภายใต้การลดลงของอิเล็กโทรดแคโทด กระบวนการของการแยกทองแดงด้วยไฟฟ้าคือหลังจากที่ลดอนุมูลอิสระเป็น 0 แล้วของเหลวที่ถูกกัดกร่อนขนาดเล็กจะถูกลดลงเป็นทองแดงโดยการลดลงของแคโทดความเข้มข้นของ Cu2 + ในของเหลวเสียจะลดลงมากกว่า 95% ความดันของ การรักษาป้องกันสิ่งแวดล้อมจะลดลงและผลพลอยได้จากมูลค่าทางเศรษฐกิจทองแดงแผ่นอิเล็กโทรไลต์ (ความบริสุทธิ์มากกว่า 99.95%) ได้รับในกระบวนการ
