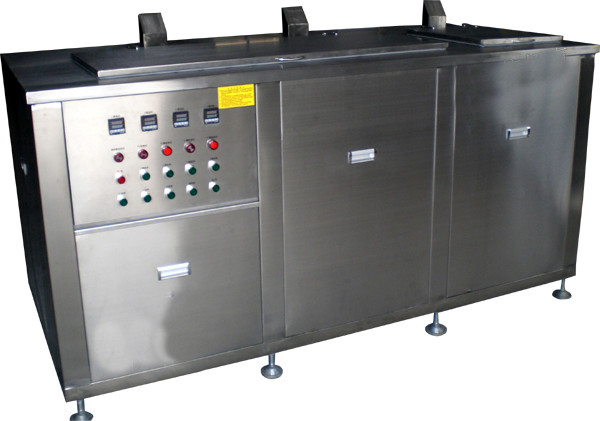

ระบบทำความสะอาดอัตโนมัติที่มีความแม่นยำชิ้นส่วนอิเล็กทรอนิกส์สามช่องความถี่ 20KHz

ระบบทำความสะอาดอัตโนมัติที่มีความแม่นยำชิ้นส่วนอิเล็กทรอนิกส์สามช่องความถี่ 20KHz

หลักการทำความสะอาดอัลตราโซนิกคืออะไร?
เครื่องทำความสะอาดอัลตราโซนิกแปลงสัญญาณสั่นสูงกว่าความถี่ 20KHz โดยเครื่องกำเนิดอัลตราโซนิกจากนั้นแปลงเป็นพลังงานสั่นสะเทือนทางกลความถี่สูงผ่านผล piezoelectric ผกผันของ transducer ล้ำเสียง (ช็อก) เพื่อทำความสะอาดรังสีเสียงในของเหลว โมเลกุลของน้ำยาทำความสะอาดสั่นสะเทือนและสร้างรูเล็ก ๆ และฟองอากาศจำนวนมาก และก่อตัวและเติบโตในเขตความดันติดลบตามทิศทางของการแพร่คลื่นอัลตราโซนิกและปิดทันทีในโซนความดันเป็นบวกเพื่อสร้างการระเบิดแรงดันสูงระหว่างบรรยากาศนับพันทำให้เกิดคลื่นกระแทกแรงดันสูงแรงดันสูงขนาดเล็กจำนวนมาก สิ่งสกปรกของท่อและยอดเยี่ยมมัน . สิ่งนี้เรียกว่า "ผลการเกิดโพรงอากาศ" ในการทำความสะอาดด้วยคลื่นเสียง เครื่องทำความสะอาดอัลตราโซนิกท่อทองแดงทำงานโดยใช้เทคโนโลยี จาก "ผลการเกิดโพรงอากาศ" เป็นที่ทราบกันดีว่าหลุมและฟองอากาศถูกสร้างขึ้นโดยการใช้คลื่นความถี่สูง (คลื่นอัลตร้าโซนิค) คลื่นเสียงความเข้มสูงกับของเหลว ด้วยเหตุนี้องค์ประกอบของเครื่องทำความสะอาดอัลตราโซนิกท่อทองแดงจะต้องมีองค์ประกอบพื้นฐานสองประการต่อไปนี้: เครื่องกำเนิดอัลตราโซนิกสำหรับสัญญาณความถี่สูงแรงดันสูงสัญญาณไฟฟ้ากำลังสูงและพลังงานไฟฟ้าที่สามารถแปลงพลังงานไฟฟ้าเป็นเครื่องกล พลังงาน (เช่นประสิทธิภาพการผกผันของ piezoelectric) และผ่านของเหลว ท่อส่งสัญญาณความเข้มเสียงสูง

ข้อดีของเครื่องทำความสะอาดอัลตราโซนิกสำหรับชิ้นส่วนอิเล็กทรอนิกส์:

1. การทำความสะอาดด้วยอัลตราโซนิกสามารถปรับปรุงความสะอาดของพื้นผิวของชิ้นส่วนที่ถูกทำความสะอาดได้อย่างมาก ตามข้อมูลถ้าผลการทำความสะอาดอัลตราโซนิกเป็น 100% การแปรง (ใช้สารเคมี) 90% การทำความสะอาดด้วยไอน้ำ (ตัวทำละลายสารเคมี) คือ 35% การทำความสะอาดแรงดันของตัวทำละลายคือ 30% และการแช่ตัวทำละลายคือ 15 %

2. ความเร็วในการทำความสะอาดรวดเร็วและมีประสิทธิภาพในการทำงานสูงซึ่งช่วยลดความเข้มของแรงงานในการทำความสะอาดโดยเฉพาะชิ้นส่วนขนาดเล็ก (หรือชิ้นส่วน) ขนาดใหญ่โดยเฉพาะอย่างยิ่งเหมาะสำหรับการทำความสะอาดล้ำเสียง การประยุกต์ใช้เครื่องทำความสะอาดอัลตราโซนิกอำนวยความสะดวกในการดำเนินการตามกระบวนการทำความสะอาดและกระบวนการ ระบบอัตโนมัติอย่างต่อเนื่อง ตัวอย่างเช่น: เครื่องทำความสะอาดอัลตราโซนิกกับ IGBT เป็นส่วนประกอบพลังงานหลัก (ความถี่ 20-50KHZ) วงจรของมันง่ายขึ้นเครื่องทั้งหมดมีความน่าเชื่อถือสูงประสิทธิภาพสามารถเข้าถึง 90% ปัจจัยอำนาจอยู่เหนือ 0.95 ปริมาณมีขนาดเล็ก น้ำหนักเบากำลังไฟสามารถปรับได้ และความถี่ในการติดตามการสแกนการทำงานที่ยืดหยุ่นโดยเฉพาะอย่างยิ่งกำลังของเครื่องจักรเดียวสามารถเข้าถึงมากกว่า 5KW ซึ่งมีความสำคัญอย่างยิ่งสำหรับการทำความสะอาดอัลตราโซนิกขนาดใหญ่

3. สิ่งของหรือชิ้นส่วนที่บอบบางซึ่งไม่เหมาะสำหรับการทำความสะอาดด้วยกระบวนการทำความสะอาดอื่น ๆ หรือชิ้นส่วน (หรือชิ้นส่วน)

มีช่องว่างแคบ ๆ และหลุมในโครงสร้างรูปร่างสามารถทำความสะอาดได้ด้วยการทำความสะอาดล้ำเสียง ถังแรก: ถังซักล้ำเสียง

นำตัวอย่างสล็อตแรกมาเป็นตัวอย่าง:
1. ตัวถังหลัก:
(1) ขนาดร่องด้านในที่มีประสิทธิภาพ: 600 × 400 × 400L ×กว้าง× H มม. ความสูงที่มีประสิทธิภาพ 400 มม
(2) ตัวถังทำจากแผ่นสแตนเลส SUS304 2.0 มม.
(3) พร้อมกับวาล์วน้ำ, วาล์วระบายน้ำ, น้ำเสียลงในท่อระบายน้ำทั้งหมด;
(4) สื่อการทำความสะอาด: น้ำเทศบาล + ผงล้างไขมัน
2. ระบบอัลตราซาวด์:
(1) ความถี่ล้ำ: 40KHZ;
(2) พลังงานล้ำเสียง: 1200W
(3) เครื่องสั่นอัลตราโซนิก: 24 ชิ้น, 50W / เท่านั้น, แผ่นสั่นสะเทือนอัลตราโซนิกแช่, แผ่นความหนาแผ่นเหล็กสแตนเลส SUS 2.0MM ติดตั้งที่ด้านล่างของถัง, ส่วนหลักของเครื่องสั่น adopts ชิปแบรนด์ญี่ปุ่น "Benduo" แผ่นกันกระแทกพื้นผิวชุบโครเมี่ยมอย่างหนักเพื่อความทนทาน
3. ระบบทำความร้อน:
(1) การทำความร้อนโดยใช้ท่อความร้อนซึ่งติดตั้งที่ด้านข้างของตัวถัง
(2) พลังงานความร้อน 4KW
(3) ยี่ห้อควบคุมอุณหภูมิใช้ยี่ห้อ Omron และโหมดการแสดงผล: จอแสดงผลดิจิตอล
